MNS低压抽出式开关柜

首先要了解MNS低压抽出式开关柜的电气性能。

a.额定绝缘电压(AC)660V/1000V。

所谓额定绝缘电压，即所谓的额定绝缘电压，是与电气间隙和爬电距离有关的电压值。标称工作电压的值可视为额定绝缘电压，在任何情况下，其额定工作电压不得超过额定绝缘电压。

b.额定工作电压(AC)400V/690V。

这里要介绍的是额定工作电压，一般的额定电压是指相间电压，即线电压，使设备长时间正常工作的工作电压。国产电压大部分是交流380V，频率50Hz(400V在变压器或发电机的低压侧端空载电压400V)。

c.主母线工作电流6300A。

这意味着其主母排(或水平母线)载流为6300A；也可以说其进线箱的额定电流为6300A；

d.主母线短时间(1s)耐电流80kA(有效值)

又称热稳流，是指在规定的短时间内(比如1秒钟)，设备能承受的有效电流为80KA；

e.主母线额定功率耐受电流176kA(值)

也叫动稳定电流，在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时间内能承受电流的大大波电流峰值。

f.配电母线(垂直母线)工作电流1000A。

即为垂直通道母线工作电流。

g.额定频率：50/60赫兹。

所有频率为50Hz。

h.保护等级：IP40。

实际上就代表了防尘等级为4，防水等级为0(无防护)、防尘等级4，即：防护直径为1.0mm、直径较大的固体外来物，使用探测器，球体直径1.0mm，不能完全进入。

再次查看分类(功能分类)

进线箱：负责将一台变压器低压侧连接在一段母线上，并对该母线提供保护和控制等功能；

母线：当母线的某部分电源侧发生故障时，负责将两段母线连接起来，并提供母线保护和控制等功能；

进料耗电：又称出线柜，其作用是把电能输送到工作场所，即送负荷，它能在正常情况下合闸送电、分闸，在发生事故时及时切断开关，使事故电路停电。

电容箱：主要作用是提高线路的功率因数。

其作用。

用于功率分配转换，电机控制，无功。

功力补偿等之用。

个人防止电击(直接和间接接触)

防护装置防止外界影响：溅水挤压振动电磁辐射，防止动物进入(蛇、鼠、鸟…)

以及其使用环境(这一点也不可忽略哟)

适宜温度-5℃~40℃，日平均温度≤+35℃。

相对湿度：+40℃≤50%,+20℃≤90%

高程为2000米以下。

输送及储存温度-25℃~+55℃。

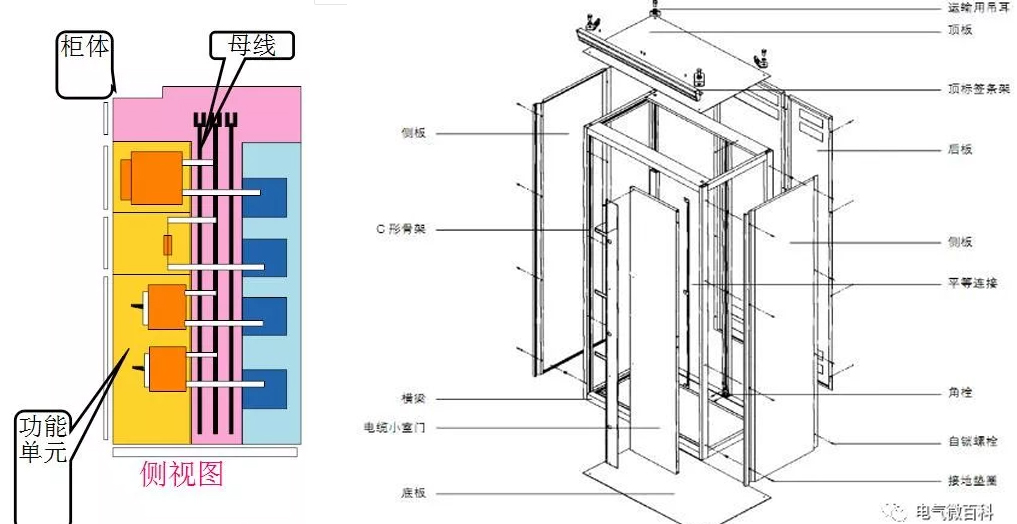

了解一下基本结构。

箱体：开关柜的外壳框架和内部安装、支承部分。

母线：一种低阻导体，可以分别连接多个电路。

函数组：完成同一功能的所有电气设备和机械部件的一个固定体(包括进线和出线)。
