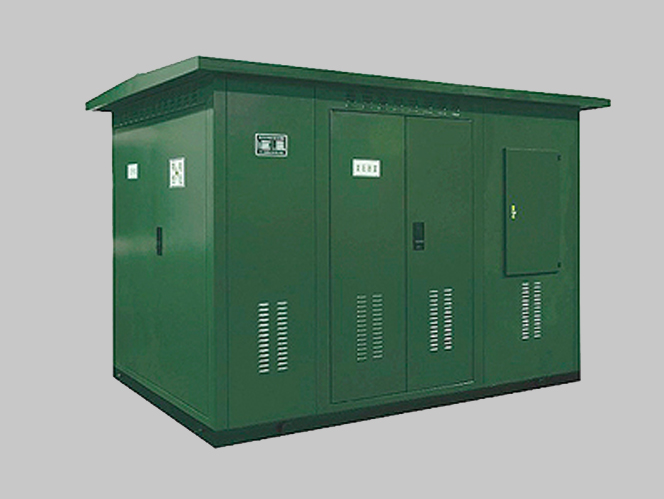

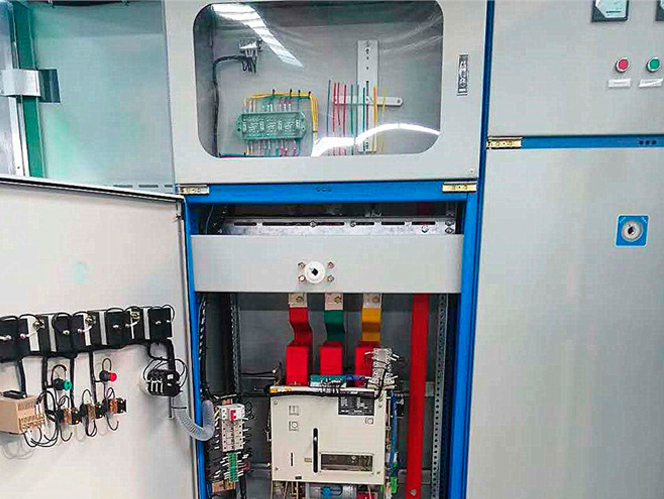

箱式变电站是一种将低压开关设备配电变压器与高压开关设备、电能计量设备和无功补偿装置等按照一定的接线方案组合成一个或多个箱体的紧凑式配电装置。用于额定电压10/0.4KV的三相交流系统中，作为线路和配电之用。

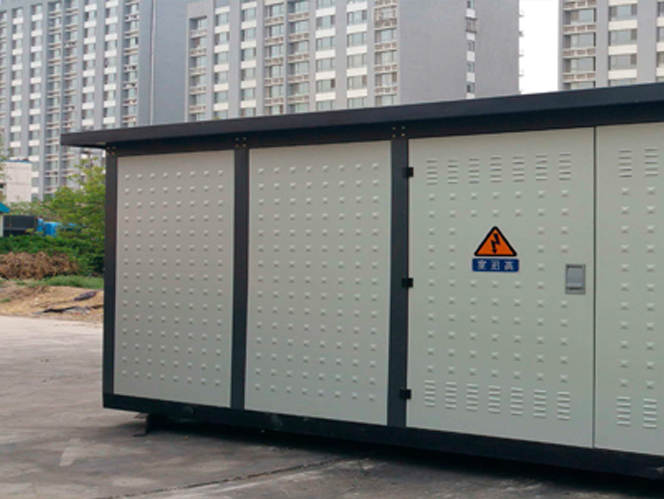

室外箱式变电站通过对比同容量的现代风格箱体，美式箱变的结构愈发合理。因欧式箱变是一种将变压器及普通高压电器设备放在同一金属外壳箱体内，其室温过高，造成散热困难，影响出力；另一方面箱体采用普通高压负荷开关和熔断器低压开关柜，使现代风格箱体变得更大。美式箱的结构与欧式箱变的结构。在布置上，其低压室、变压器室、高压室均非目字型布置，而是品字型布置。在结构上，这种箱式变分为前后两段，为高、低压操作间隔，操作间隔包括高低压接线端子、负荷开关操作柄、无载压分节开关、插熔断器、油位计等；尾部为注油箱及散热片，将变压器绕组、铁芯、高压负荷开关、熔断器置于变压器油箱中。

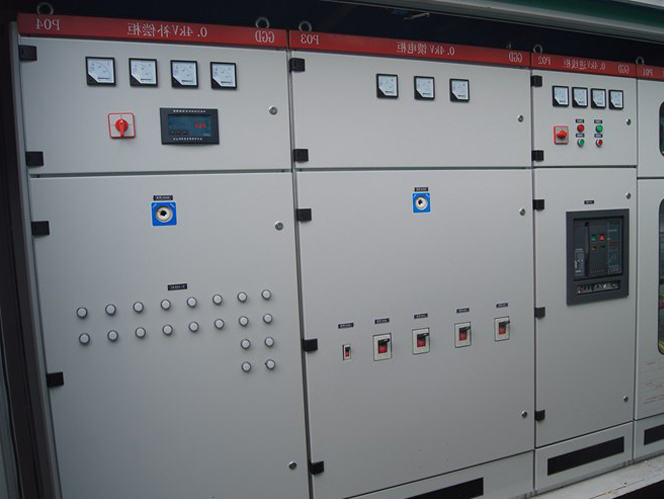

油浸金属氧化物避雷器也采用避雷器。集装箱式变电站变频器取消油枕，采用油加气隙体积恒定原则设计密封式油箱，油箱和散热器暴露在空气中，无散热困难。采用塑壳式断路器作主断路器和出线断路器的低压断路器。该箱式变电所因结构简化而大大减少了占用空间和体积，且只有单边开闭，所需占用的空间只有欧式箱变的1/4，体积也只是同容量欧式箱变的1/5-1/3。美式箱变压侧采用熔断器保护，低压侧为塑壳式自动空气断路器保护，与中国不同10kV配变保护相同。高压线保护变压器内部出现问题，自动空气断路器保护低压侧线路过流、短路、欠电压出现问题。存在的美观化缺陷。因负荷开关浸在油中，油被电弧碳化、分解，产生乙炔等有害气体，使性能方面下调，曾发生了特大事故。也没有明显的断开点，维护保养也不方便。由于欧美的低压保护和计量方式与中国不同，所以美式箱变本身也没有低压保护和计量。要想适应全国用户的使用需求，国产箱变低压侧增加了低压配电柜。因箱变经常性在太阳直晒下，影响塑壳断路器的散热，使断路器无法正常地开断负荷和短路电流，容易引发高压侧出现问题。
