由于各种因素的影响，工业电气施工设计往往会影响化工企业的稳定运行。本文结合化工企业电气设计的实际情况，详细分析了化工电气设计中容易出现的问题和原因，并在此基础上探讨了相应的解决方案，供同行参考。
工业电气设计涉及冶金、注塑、化工环保、医药食品、市政、非标机械等领域；为了加快我国工业大国转型工业强国，提高产能，节能降排，环保零排放，全面深化设计，文明安全施工用电。工业电气非常重要和迫切。因此，本文结合工业电气设计和施工中的一些电气问题，给出了一些意见。
一、设计原则。
(1)和行业相关标准必须准守。
(2)满足使用功能并保留一定的裕量。化工电气设计应根据化工厂的使用功能、工艺要求和合同，根据配套设备的位置、功耗、安全等级和防爆等级确定电路布置。终系统应按设计要求全面投入运行，连续运行首尾衔接问题，正点到达。
(3)操作简操作简单方便，后期维护成本低。
(4)节约效率。电气设计的未来是通过综合工艺要求制定设计方案，综合考虑选择方案，既满足设计又节约电能。如果大功率电机启动运行，应考虑启动电流对电网的影响，一般需要星三角启动、软启动器或变频器。
(5)公共工程用电设计。公共工程包括通风空调、消防用水、照明(应急照明)、临时用电等。辅助工业工程生产。做好与专业沟通，及时落实电气设计任务要求。
二、化工企业电气设计中的问题。
2.1电气设计必须按照相关规范进行。
2.1.1用电负荷的计算，包括参与生产各种电气(电气、阀门、仪表)和公共工程的用电负荷。一般生产车间的电力设计负荷电流为4000A/380V。重要的主控设备需要按两个市电供应，一用一备；重要PLC柜增加UPS装置。
2.1.2柜内ABC相线绝缘层分别为黄、绿、红，保护接地绝缘层为黄、绿，中性线绝缘层为淡蓝色；
2.1.3电流互感器二次无开路，电压互感器二次无短路。
2.1.4变频器、PLC等电气元件安装在洁净无尘的配电柜内，室内温度应为10-40℃，并安装排气散热器。有条件的需要安装空调。
2.1.5临时用电应编制临时电气施工方案。不要乱拉电线。220V/380V三相四线制低压电力系统，临时用电工程专用电源中性点直接接地，必须负荷下列规定：采用三级配电系统，采用TN-S接零保护系统，采用二级漏电保护系统。
2.2外部开关量信号应转换DC24V信号，以防止触电事故。
2.3根据图纸和现场对应的实物和产品说明书设置参数。
2.3.1变频器参数的电机参数需要结合现场电机的铭牌(额定电压、额定电流、额定转速)来设置，启停方式和频率设置方式由设计图纸确定。
2.3.2设置各种工艺仪表的参数。例如：
超声液位计需结合现场实际液位进行校准；
涡轮机流量计根据压力、管径等标定K系数；
明渠流量计应根据现场槽型和流量探头的安装高度、测量值等设定参数；
根据电导探头的精度，电导表设定了相应的参数。
2.4化工厂的为工业电气和建筑电气。
2.4.1建筑电气一般为照明(包括应急照明)和插座(包括空调插座)、防雷、视频监控等。用电负荷小，用电等级多为220VAC，办公室为PZ30，一般办公楼设计容量380V，600A；

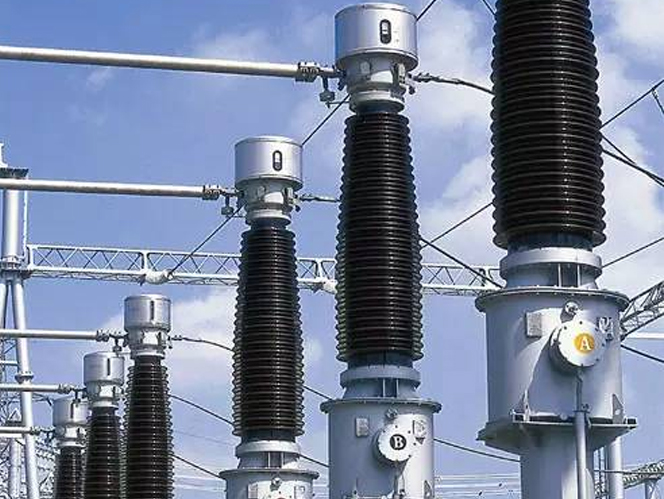

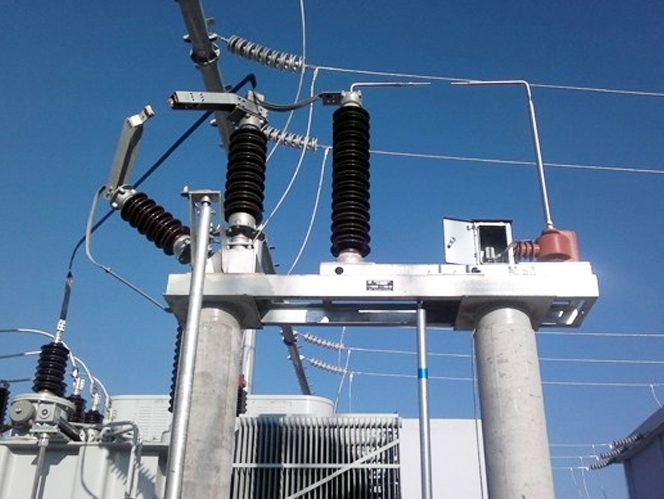

2.4.2工业电气一般为电机、阀门、工艺仪表等，电压等级为10KVAC、380VAC、220VAC、DC24V，其中以220VAC为主，高压10KV柜型为KYN28-12，低压柜型为GGD、MNS、GCK、XL-21等，用电量大，一般车间设计容量为380VAC，5000A。
2.5电线管的辐射方式。
2.5.1场地允许，电缆过多时优先选择地沟埋设方式；地沟底部设置坡度5%，每隔20-30米设置一集井。
2.5.2如果电缆经常使用桥梁辐射，则应考虑电气桥梁在气体管道、热力管道下方和液体管道上方。如果不能满足要求，应采取防水隔热措施；线少时，应敷设导管。金属导管一般采用螺纹连接，连接处两端焊接保护连接导体。
2.6生产设备无接地或接地不可靠。
2.6.1药厂药粉提取、生产、转移、计量、包装、储存过程中，粉尘流动摩擦容易产生静电。是易燃易爆车间，柜体是防爆柜，对接地要求更高。
例如，药厂洁净区管道的法兰连接处需要跨接地线，接地线一般为4mm铜线；钢铁企业要求电机、阀门底线和配电镀锌管接地，管道法兰不需要接地。储罐、反应釜等静态设备一般采用镀锌扁铁搭接焊接。
2.6.2电源重复接地、防雷接地、弱电接地共用接地极，要求接地电阻R≤4欧。如果不符合要求，接地极。
2.7配电室防火设计不当。
配电室的防火设计没有进行，降低了配电室的安全能。此外，配电室的防火设计指出，配电室必须设置足够数量的门，但在实际工程中没有做到。比如设计规范要求配电室设计两扇门，实际上只设计一扇门；要求防火泥堵塞电气孔，不设置等等。
2.8车间应预留设备维修电源，维修电源应为5孔和3孔工业插座，便于后期设备维修。
三、问题分析及解决方法。
3.1缺乏专业知识。
化工企业的电气设计涉及多个专业知识，因此设计单位或参与电气设计施工的人员必须具备多个专业知识，设计人员必须学好电气设计的相关规范，提高专业素质。
措施：掌握更多相关专业知识储备，如自控PLC编写、工艺PID图等。仪器安装位置与测量误差的关系。
3.2电气设计缺乏项目现场经验。
现实电气设计或电气工程师往往理论知识扎实，绘图能力强，实际现场能力弱。因此，项目电气设计不仅要有扎实的理论，还要有丰富的项目现场能力。
措施:走出去，多看看现场的一切，从实际出发；回来完善设计施工总结经验。
3.3化工企业的电气设计需要团队合作。
工程设计需要丰富的现场经验作为基础，设计师只有理论知识不能成功完成设计。由于电气设计需要广泛的知识，需要大量的工程设计实践经验，各设计师分工合作，使电气设计团队成为一个有机体。
3.4成立设计团队。
协调工艺流程，制作电气设计任务节点表。一般前期与甲方沟通，设计电气总平面图，抓重点；后期设计每个子项目和车间，抓细节。
3.5可以借鉴国外或国内同行的先进宝贵经验。
举例来说，合理使用专业软件，使用专用计算机软件进行电缆统计，敷设电缆走向等，提高了电气设计效率；设计部件建立电气元件库(目前常用的CAD、EPLN、Matlbla)，自动控制专业有博图、Wincc、Intouch、组态王等。
3.6施工队伍专业性强，但看不懂图纸。
措施:施工前，根据图纸与设计师进行审核；设计人员向现场施工队长进行施工设计交底和安全交底，施工队长向现场施工人员进行设计交底；项目部进行施工组织设计，制定项目进度计划；超过一定规模的危险项目需要组织专家会审。保质保量完成任务。
3.7施工电气人员的素质要求。
电气施工是一种特殊的工种，必须通过有关部门的考试，通过考试，持证上岗。
